ATシリーズの使い方

AT-10DII

負荷方式：リニア・スライド・ロード機能内蔵ねじ締め式

負荷方法：試験機を正しくセットした後、負荷ナットを付属のメガネレンチ（二面幅36）で回すと、中筒がまっすぐ上がりセンターシャフトに引張負荷がかかります。

詳細は取扱説明書へ　 AT-10DII

AT-200 / AT-300II

負荷方式：油圧式（油圧シリンダ＋手動式油圧ポンプ）

負荷方法：試験機と油圧ホース・油圧ポンプを正しく接続した後、油圧ポンプのレバーを上下させると、シリンダーに油圧が加わっていきます。

詳細は取扱説明書へ　 AT-200 AT-300II

新型測定器（ATシリーズのみ）

荷重 – 変位をデジタルで正確に測定・保存できる従来の測定部に、新たな機能を搭載しました。選択する試験モードに準じた表示形式と大きくなった文字で、試験の状況をより明瞭に表示します。

機能1：内部メモリー機能でデータ蓄積が可能

現場でパソコンに接続しなくても、測定部にデータを蓄積できます。
グラフ試験モード：99件（F01～F99）　荷重 – 変位／荷重試験モード：9,999件（P0001～P9999）

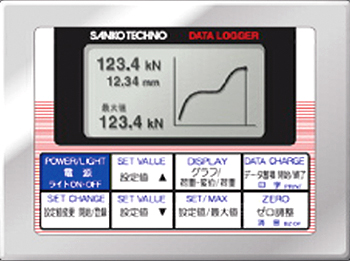

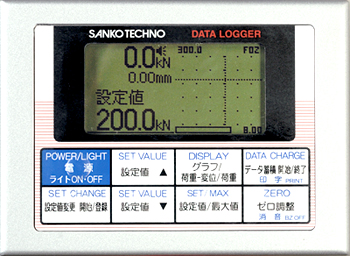

機能2：多彩な測定画面表示

グラフ試験モード／試験現場の立会者へ即時に簡易的な荷重 – 変位曲線を提示可能
荷重 – 変位試験モード
荷重試験モード
現在時刻表示

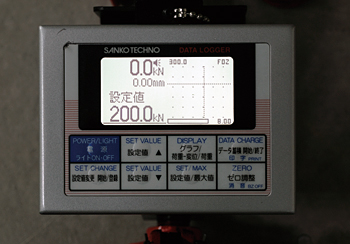

機能3：バックライト機能

トンネル内部や地下の暗い現場でもバックライト機能により、肉眼で数字がくっきり見えます。
デジカメでの記録用撮影も安心です。

詳細はATシリーズ各種取扱説明書へ　 AT-10DII AT-200 AT-30DII

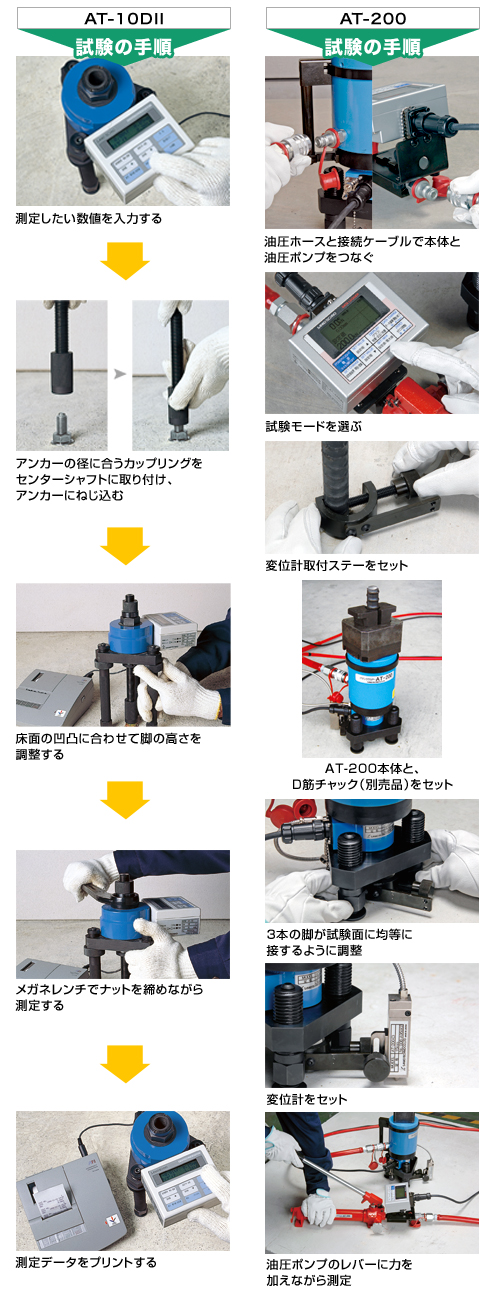

使い方（試験手順）

支援ソフト

テクノテスターGraph／テクノテスター計測支援ソフト（AT/RTシリーズ）

テクノテスターでの試験結果のグラフ化をサポートするソフトウェアです。

テクノテスターReport／テクノテスター報告書作成支援ソフト（ATシリーズのみ）

データ蓄積機能を持ったテクノテスターの測定データをパソコンに取り込み、Microsoft Excelワークシートとして保存し報告書を作成するためのソフトウェアです。

＜動作環境＞
OS：Windows XP（SP2以上）
アプリケーション：Microsoft Excel 2000～2003のいずれかがインストールされている必要があります。

※グラフ試験モードと荷重 – 変位試験モードが、テクノテスターReportとテクノテスターGraphの両方に対応しています。※パソコンとの接続には、付属のテクノテスターPCケーブル/RS-232C(D-SUB 9ピン)をご使用ください。パソコン側にRS-232C(D-SUB 9ピン)接続ポートがついていない場合は、別途USBシリアル変換ケーブル(市販品)をご購入いただき、USBポートへ接続してください。※テクノテスターReportおよびテクノテスターGraphは、付属のアプリケーションCDに収録されています。詳しい使用方法につきましては、同CD収録の取扱説明書およびヘルプをご参照ください。※Microsoft、Windows、Microsoft Excelは、米国Microsoft Corporationの米国、日本およびその他の国における登録商標または商標です。
